ABB 3DMV (Métrologie & Vision)

Metromecánica est le distributeur officiel des solutions de mesure 3D sans contact d’ABB.

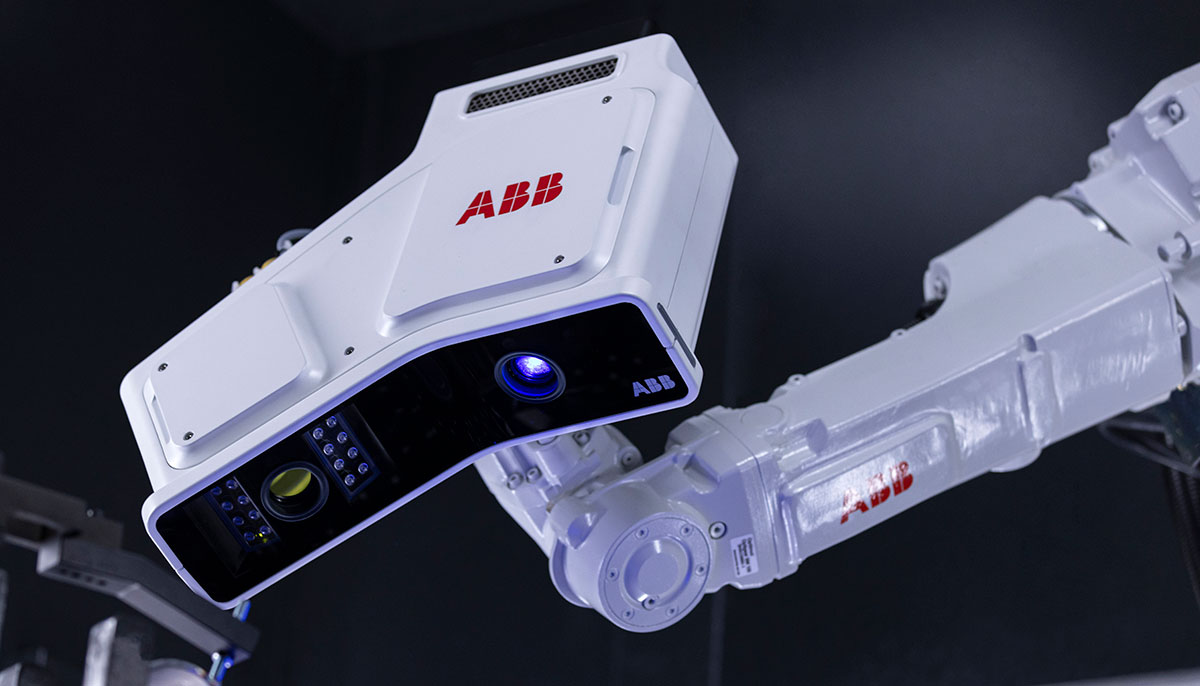

Les inspections de qualité 3D d’ABB sont un ensemble de solutions matérielles et logicielles qui fournissent une inspection automatique des pièces qui dépasse de loin les capacités de l’inspection manuelle en termes de vitesse, de précision et de répétabilité. Il existe des solutions en ligne et hors ligne adaptées aux besoins du client. Il existe des solutions en ligne et hors ligne adaptées aux besoins du client.

Cette technologie représente l’avenir de la fabrication flexible, car elle permet un haut niveau d’automatisation avec des analyses de données avancées qui peuvent être utilisées pour optimiser les processus de production.

Des solutions d’inspection de la qualité efficaces, précises, reproductibles et automatisées, basées sur la technologie 3D Vision d’ABB, font la différence en aidant nos clients à améliorer la qualité tout en maintenant la productivité avec une plus grande flexibilité.

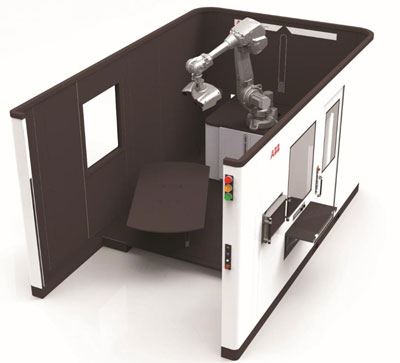

Solution Cellule Standard 3DQiOff-Line

  • Facile à installer et à déplacer
  • Conçu pour occuper un minimum d'espace
  • Des fonctionnalités précieuses qui améliorent la productivité
  • Technologie de lumière structurée avec tête de photogrammétrie intégrée
  • Facile à utiliser grâce à Sidio HMI et au planificateur Sidio (RobotStudio)
  • Remplace les modèles de contrôle
  • Conforme à VDI 2634/III et CE

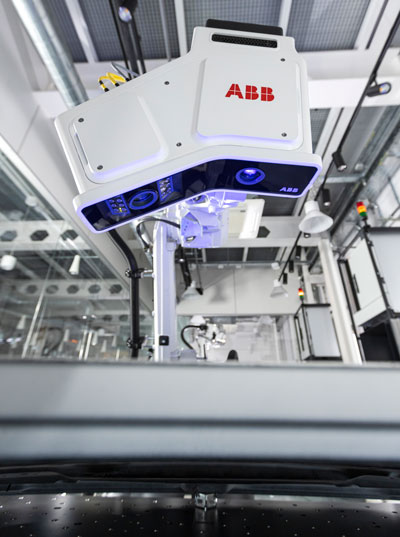

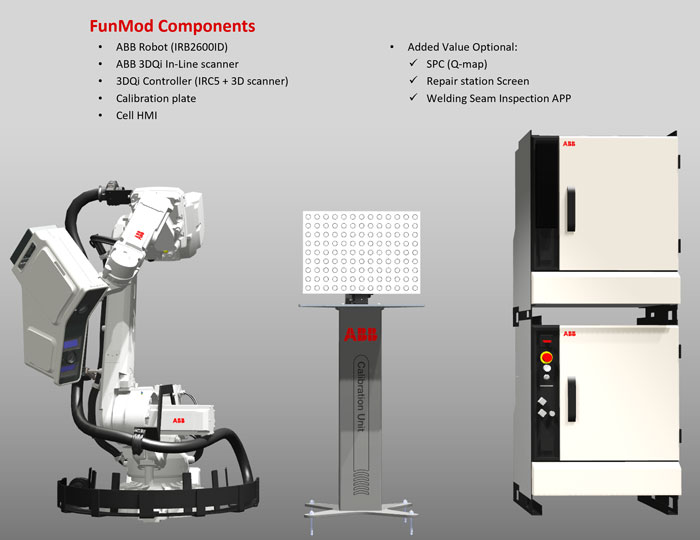

Solution en ligne 3DQi

  • inspection extrêmement rapide
  • Mesurer 100 % des pièces fabriquées
  • Rapport Q livré avec les pièces au client final
  • Respect des exigences de qualité et de production du client (tolérances, caractéristiques critiques et temps de cycle)
  • sans intervention humaine
  • Rapport : Simple « rapport » à la ligne PLC : OK ou Nok
  • Rapport étendu : informations détaillées pour le service qualité, station de réparation, panel de tendances...
  • Inspection géométrique et inspection des cordons de soudure avec le même scanner -
Caractéristiques techniques:
  • Solutions en ligne
  • Balayages et trajectoires plus rapides (à partir de 0,1 s/coup)
  • Q-Inspection de 100% des pièces fabriquées
  • Léger
  • Dimensions plus petites et charge utile inférieure
  • Flexible
  • Peut être ajouté à une ligne de production existante (brownfield)
  • Tout en un
  • Caractéristiques géométriques + Contrôles des cordons de soudure
  • Champ de vision : 340 x 255 x 200 mm3
  • Appareil photo : 12 mégapixels
  • Lumière structurée : LED
  • Précision : basée sur VDI 2634-III, inférieure à 100 microns
  • Précision : basée sur MSA, répétabilité (sigma) inférieure à 22 microns
  • Température de fonctionnement : 5-45ºC
  • Conditions d'éclairage : conçu pour l'environnement industriel
  • Compatibilité électrique : 200V – 600V 50Hz / 60Hz III phase
  • Certificación: Cumple con VDI 2634/III y CE Declaración de Incorporación
