Perfilómetro GAPGUN PRO 2
¿Qué es GAPGUN PRO2?

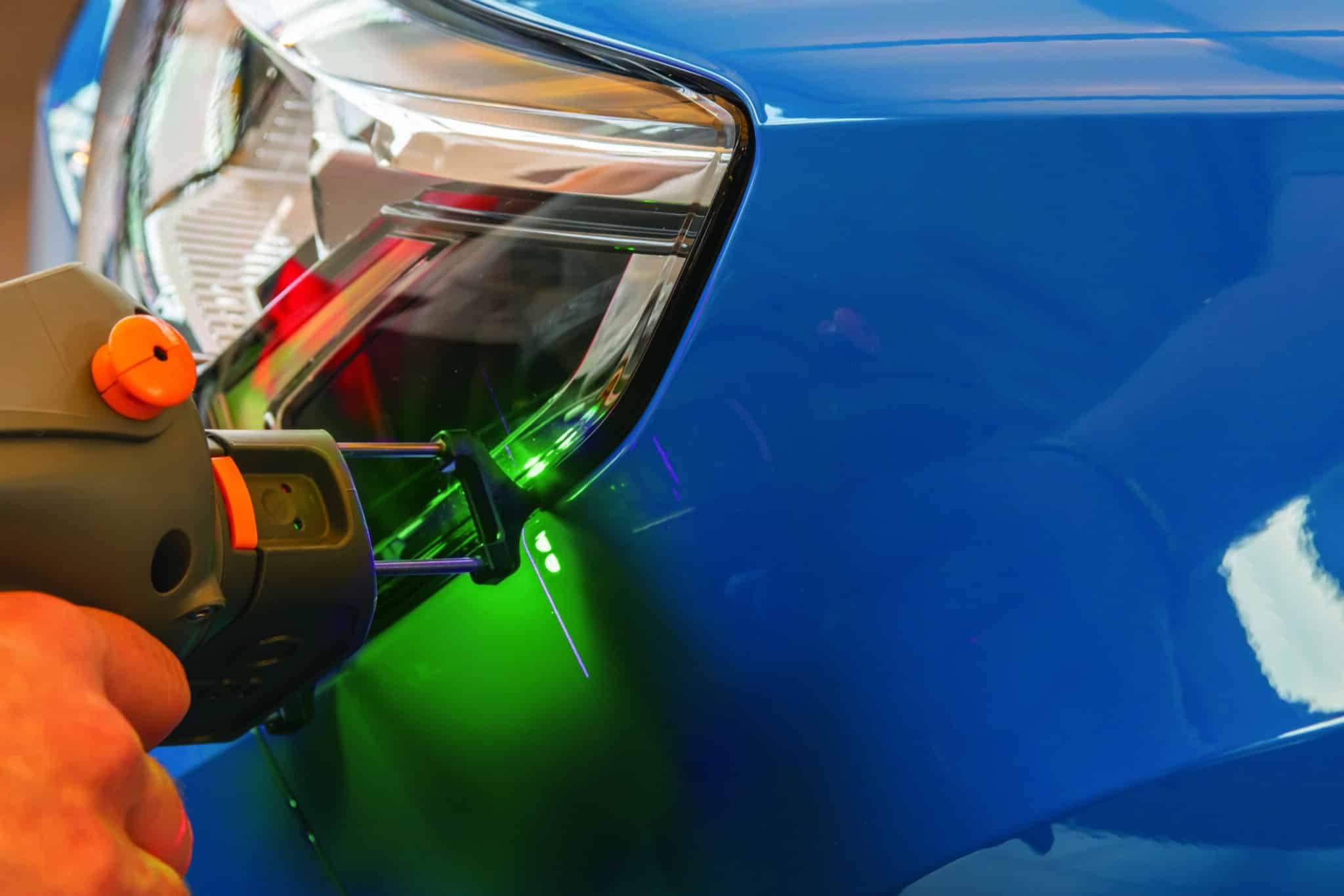

Perfilómetro láser 2D de gran precisión que permite una captura sencilla, rápida y digitalizada de múltiples tipos de perfil.
Con autonomía de 8 horas, te permite crear fácilmente tus check-plans y sigue de forma intuitiva la secuencia de medición en la pantalla táctil, pudiendo ver los resultados insitu.
Los datos geométricos pueden compartirse vía Wi-Fi o volcarse por cable una vez finalizadas las mediciones. El software de INSPECT permite visualizar las mediciones en tiempo real y gestionar los datos.
¿Qué beneficios aporta?
All In One: Una sola herramienta para todas tus mediciones de perfiles.
Digitaliza tus datos, registra automáticamente todas las mediciones.
Programas automáticos guían al operario en toda la secuencia de medición.
Minimiza el error humano, mejora repetitividad y reproducibilidad.
Aumento de la precisión y trazabilidad siguiendo patrones internacionales.
Aumento de productividad, ya que cada captura mide varias características en 1 seg.
Software SPC3d, que analiza tus datos en tiempo real y permite obtener KPIs relevantes.
Características técnicas
Nuevo láser ultravioleta que mide superficies cromadas, traslúcidas…
Permite medir simultáneamente diferentes superficies y acabados.
Aumento del rango de 0 a 60mm. Mejora la precisión hasta 20µm.
La nueva generación del sensor con cabezal T60 duplica la velocidad de sus predecesores, tardando menos de un segundo en capturar y ver la desviación de cualquier perfil.
Ver catálogo en PDF
Descubre la Precisión de los Sensores GapGun de Third Dimension
En el mundo de la metrología, la precisión es clave. Los perfilómetros GapGun de Third Dimension son reconocidos por su capacidad para ofrecer mediciones de alta exactitud, y gran parte de ese poder reside en sus versátiles sensores. Hoy, destacamos cuatro modelos esenciales: el T60-V, el T15-V, el T15-M y el T60-CK, cada uno diseñado para satisfacer necesidades específicas con la innovación que caracteriza a Third Dimension.

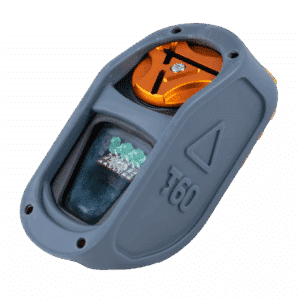

T60-V: Versatilidad para una Amplia Gama de Aplicaciones
El T60-V es tu sensor todoterreno. Con un campo de visión de 60mm, es ideal para una variedad de mediciones en rangos de tamaño de característica que van desde los 0.3mm hasta los 25mm. Este sensor utiliza la tecnología de sensor ‘V’ de propósito general y es la elección perfecta para aplicaciones comunes como la medición de holguras (gap) y desniveles (flush), así como para la inspección de sellados y soldaduras. Su compatibilidad con una amplia gama de materiales —incluyendo cromo, pintura y cristal— lo convierte en una herramienta universal indispensable en cualquier línea de producción.

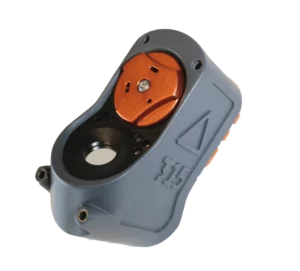

T15-V: Alta Resolución para Detalles Minuciosos
Cuando la atención al detalle es primordial, el T15-V entra en juego. Este sensor ofrece alta resolución y un rendimiento excepcional con un campo de visión más reducido de 15mm. Está optimizado para medir características más pequeñas, con un rango típico de tamaño de 0.1mm a 5mm. También utiliza el sensor ‘V’ de propósito general. Es la solución ideal para la detección precisa de arañazos, la medición de radios pequeños y chaflanes, y la inspección de bordes de rotura (break edges). Al igual que el T60-V, el T15-V asegura su compatibilidad con diversas superficies como cromo, pintura y cristal.

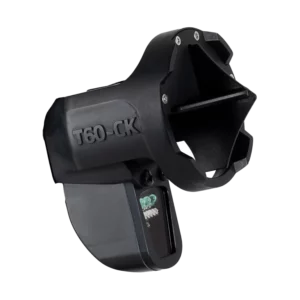

T60-CK: La Solución Definitiva para Avellanados
El T60-CK es la respuesta específica para las mediciones de avellanados (countersinks) y agujeros. Con un campo de visión de 60mm, este sensor está diseñado con una capacidad única para inspeccionar con precisión estas geometrías. Su rango típico de tamaño de avellanado es de 10mm a 40mm. Utiliza el sensor ‘V’ de propósito general, lo que garantiza su compatibilidad con materiales como cromo, pintura y cristal. Cuando necesitas una medición fiable y precisa de avellanados, el T60-CK ofrece la solución especializada que necesitas.

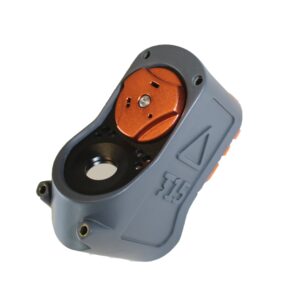

T15-M: Precisión en Superficies Brillantes
El T15-M ha sido especialmente diseñado para superficies brillantes y altamente reflectantes. Con un campo de visión de 15mm y un rango de tamaño de característica típico de 0.1mm a 5mm, este sensor es la elección perfecta para componentes que otros sensores podrían encontrar desafiantes. Utiliza el sensor ‘M’ especializado para superficies brillantes, lo que lo hace compatible con cromo brillante y otras piezas metálicas mecanizadas reflectantes, como las que se encuentran comúnmente en componentes de turbinas. Si la reflectividad es un desafío, el T15-M es la solución.
